单向拉伸塑料土工格栅-贵州中领新材料实业有限公司

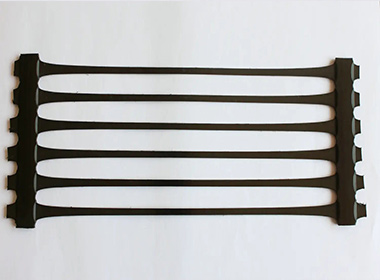

单向拉伸塑料土工格栅（geogrid）是一种主要的土工合成材料，与其他土工合成材料相比，它具有独特的性能与功效。常用作加筋土结构的筋材或复合材料的筋材等。它是用聚丙烯、聚乙烯等高分子聚合物经热塑或模压而成的二维网格状，当作为土木工程使用时，称为单向拉伸土工格栅。

1、高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。此种结构具有相当高的抗拉强度和刚性，给土壤提供了理想的力的承担和扩散的连锁系统。
2、单向塑料土工格栅的突出优点是在长期持续载荷作用下变形（蠕变）的倾向很小，抗蠕变强度大大优于其它材料的土工格栅，对于提高工程使用寿命具有重要作用。
3、格栅网孔与土体之间的咬合和互锁作用，构成了一个高效的应力传递机构，使局部载荷能迅速有效地扩散到大面积的土体中去，从而实现降低局部破坏应力，提高工程使用寿命之目的。

产品执行标准：GB/T17689-2008

聚丙烯单向拉伸塑料土工格栅规格性能表
项目/型号	TGDG35	TGDG50	TGDG80	TGDG110	TGDG120	TGDG160	TGDG180	TGDG200	TGDG260	TGDG320
每延米拉伸屈服力，KN/m≥	35	50	80	110	120	160	180	200	260	320
屈服伸长率，% ≤	10	10	10	10	10	10	10	10	10	10
2% 伸长率时的拉伸力， KN/M≥	10	12	26	32	36	45	55	70	90	110
5% 伸长率时的拉伸力， KN/M≥	20	28	48	66	72	90	110	120	180	210
成品长度、宽度	长度：50m-100m, 宽度3m

聚乙烯单向拉伸塑料土工格栅规格性能表
项目/型号	TGDG35	TGDG50	TGDG80	TGDG120	TGDG140	TGDG160	TGDG170	TGDG200
每延米拉伸屈服力，KN/m≥	35	50	80	120	160	180	200	260
屈服伸长率，% ≤	11.5	11.5	11.5	11.5	11.5	11.5	11.5	11.5
2% 伸长率时的拉伸力， KN/M≥	7.5	12	21	33	38	47	49	58
5% 伸长率时的拉伸力， KN/M≥	21.5	23	40	65	75	93	98	115
成品尺寸	长50m ，宽1m/1.1m

应用范围

1.用于高速公路、市政道路、铁路、飞机跑道等路基增强。

2、适用于江河海坝的堤坝增强

3、主要用于挡土墙、桥台、陡坡工程等；

施工方法

○当用于路基、路面时，施工方法与双向土工格栅一样。

○当用于加筋土挡墙时，施工方法如下：

1、设置基础，按设计的墙面系统进行施工，当选用预制钢筋混凝土面板时，一般厚12-15㎝支承在预制混凝土基础上。其宽度不大于30㎝，厚度不小于20㎝，埋深不小于60㎝防止地基冻胀影响。

2、平整墙基，按设计要求开挖、平整。软土需压实或换填，压实到要求密度，应略超出墙面范围。

3、筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。

4、墙体填土，采用机械填土，车轮与筋材间的距离至少应保持15㎝。压实后一层土厚约20-15㎝。

5、墙面施工时，墙面处应包土工织物，防止填土漏失。
