三维复合排水网是一种新型土工合成材料。组成结构是一个三维的土工网芯，两面都粘有针刺穿孔无纺土工织物。三维土工网芯包括一个厚的垂直肋条，以及顶部和底部各一条斜置的肋条。能够迅速地排出道路的地下水，自身还有一个孔隙维护系统，能在高荷载下阻断毛细水。同时，它还能起到隔离和地基加固作用。提供完整的反滤-----排水-----保护功效。

三维排水网排水能力强，能承受长期高压荷载，有着极高的浪啦强度和抗剪强度，能减少土工织物（两边的土工布）嵌入网芯的几率，能保护长期稳定的导水率。主要应用于垃圾填埋场排水，公路路基和路面排水；铁路排水；隧道排水；地下结构排水以及花园和运动场的排水等工程。通常布设计为200克，分长丝短丝之分；网芯厚度为5mm、6mm、7mm、7.6mm、在选择中具体根据设计标准和预算情况来选择。

产品特点

排水能力强，能承受长期高压荷载；
极高的抗拉强度和抗剪强度；
减少土工织物嵌入网芯的几率，能保护长期稳定的导水率；
三维复合排水网能承受大于的压缩荷载，远大于普通排水网的抗压能力；
普通双肋排水网与新型三维排水网压缩蠕变析减系数比较。

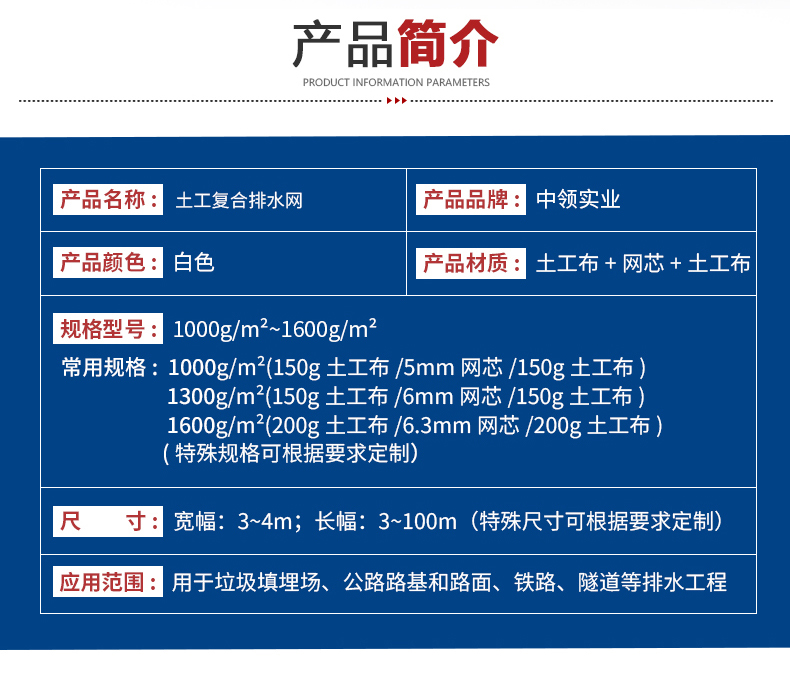

产品规格及性能

排水网芯	单位	规格
单位面积质量	g/m2	750	1000	1300	1600
厚度	mm	5	5	6	6
导水率	m/s	K×10-4	K×10-4	K×10-3	K×10-3
延伸率	%	＜50	＜50	＜50	＜50
抗拉强度（网芯）	kn/m	8	10	12	14
土工布	g/m2	150--150	150--150	200--200	200--200



技术性能	实验方法	单位	1000/2	1300/2	1600/2	附注
导水率
i=1 σv=20kPa i=1 σv=100kPa i=1 σv=200kPa i=1 σv=500kPa	ISO12958	1/m/s	1.3	1.40	1.50	a.b.c.d.e
ISO12958	1/m/s	1.1	1.20	1.30	a.b.c.d.e
ISO12958	1/m/s	1.0	1.10	1.20	a.b.c.d.e
ISO12958	1/m/s	0.7	0.80	0.90	a.b.c.d.e
抗拉强度	ISO10319	kN/m	20.0	28.0	30.0	a.b.e
延伸率	ISO10319	%	60	60	60	a.b.e

土工布	实验方法	单位	1300/2	1600/2	附注
单位面积质量	ISO9864	g/m2	200-200	200-200	A

=

附注：

(a)典型值    (b)纵向    (c)2mm HDPE衬垫边界条件    (d)l/m/s=1.0 E-03m2/s    (e)每25，000m2测试复合排水网的导水率和抗拉强度

(*)可以根据不同的需要使用不同的土工布

产品用途

垃圾填埋场排水、公路路基和路面排水、铁路排水、隧道排水、地下结构排水、挡墙墙面排水、花园和运动场排水。

1、调整土工合成材料的方向，使材料卷的长度方向垂直于道路。
2、复合土工排水网必须端接，相邻土工网芯上的土工布沿着材料卷搭接。
3、把相邻的土工材料卷的土工网芯用白色或黄色的塑料扣或聚合物带子连接起来，从而连接材料卷。沿着材料卷的长度方向，每隔3英尺用带子连接一次。
4、搭接的土工织物的方向要与填料堆放的方向一致。若土工材料铺设在地基/基层和底基层之间，要进行连续楔形焊接、平头焊接或缝合，使搭接的土工织物上层得到固定。如果缝合，推荐使用平头缝法或一般缝法，以达到针脚长度的最低要求。土工复合排水网铺设的基本要求土工复合排水网的水流方向为纵向（沿着材料卷的长度方向），土工排水网长度方向必须沿水流的方向铺设。如果有风，所有的复合土工排水材料都要压上沙袋或类似的重物。 大雨天气施工采取相应措施报监理确认后再进行施工。土工复合排水网表面不能有油渍、燃料或喷溅的化学斑点。土工排水网采用塑料扣进行连接，工布采用焊接或缝接。缝合线须采用与土工布材质相同或超过土工布质量的材料。

 损坏和修补须满足以下技术要求：
a. 用来补洞或补裂缝的补丁材料应和土工布材质一致。
b. 补丁应延伸到受损土工布范围外至少300mm。
c. 若土工排水网裂口超过卷材宽度的10%，须将损坏的部分切除，然后将两土工排水网连接；若在坡面上，裂口超过卷材宽度的10%，须将该卷土工布移出，并用新的一卷代替。

土工排水网铺设完毕后，其上继续铺设其它防渗材料，须进行阶段性的验收，验收结果成为最终验收的一部分内容土工复合排水网的上方应锚固在坡上方的安全锚固沟内，材料卷沿斜坡向铺设，注意材料的排水方向和水流方向一致。斜坡上的复合土工排水网使用长度完整的材料卷，尽量避免在宽度方向的搭接。
